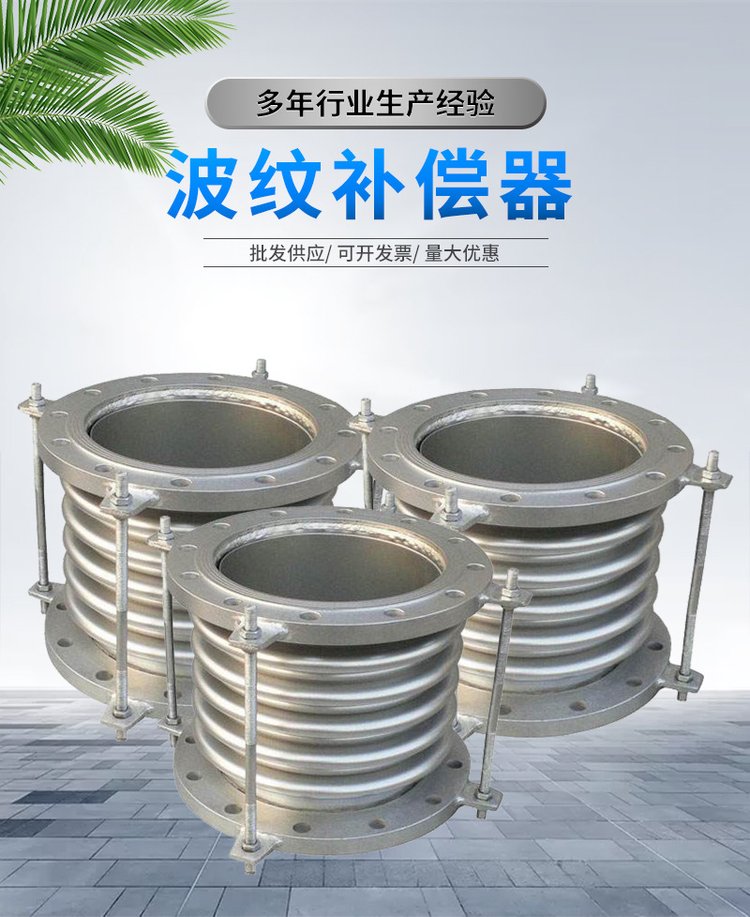

产品简介及用途
不锈钢波纹管补偿器因其本身具有柔韧性,能补偿设备与管道的温差变形或其他变形,并可防震、减振、减少管道对设备的推力和适应油罐基础的不均匀沉降等。
它本身又是密封的,因而能够广泛地用于化工、炼油、电力、轻工、原子能、冶金、机械、仪表、舰船、宇航等部门。
由于动力管道和热力管道在工业与民用的各部门都广泛地使用着,因而补偿器的需要量是很大的。近几年很多大、中城市正在大量兴建住宅楼,
从节约能源和消除环境污染的角度出发,应大力提倡集中供热和城市热化,因而都离不开热力管道。
在对原有城市进行热化改造时,碰到一个麻烦的问题便是热力管道很难穿行,尤其是方型补偿器由于占地大而不好布置,因此不锈钢波纹管补偿器由于结构紧凑,得以充分发挥其特殊的优越性。
不锈钢波纹管补偿器的作用
不锈钢波纹管补偿器应用介质的种类:
(l)蒸汽类二各种压力下的蒸汽均可使用.
(2)水类:采暖供回水,舫环热水等。
(3)汕类:原汕、汽油、柴油等。
(4)液体类:只要输送介质不腐蚀不锈钢就可以使用不锈钢波纹管补偿器
不锈钢波纹管补偿器的规格分类按照连接形式和产品结构主要有以下几种型号
1.接管式不锈钢波纹管补偿器。2.法兰式不锈钢波纹管补偿器。3.沟槽式不锈钢波纹管补偿器。4.复式不锈钢波纹管补偿器
按照补偿方式又可分为：轴向型，横向型，角向型和万向型。还有单层波，双层波，加厚波纹管等产品种类。

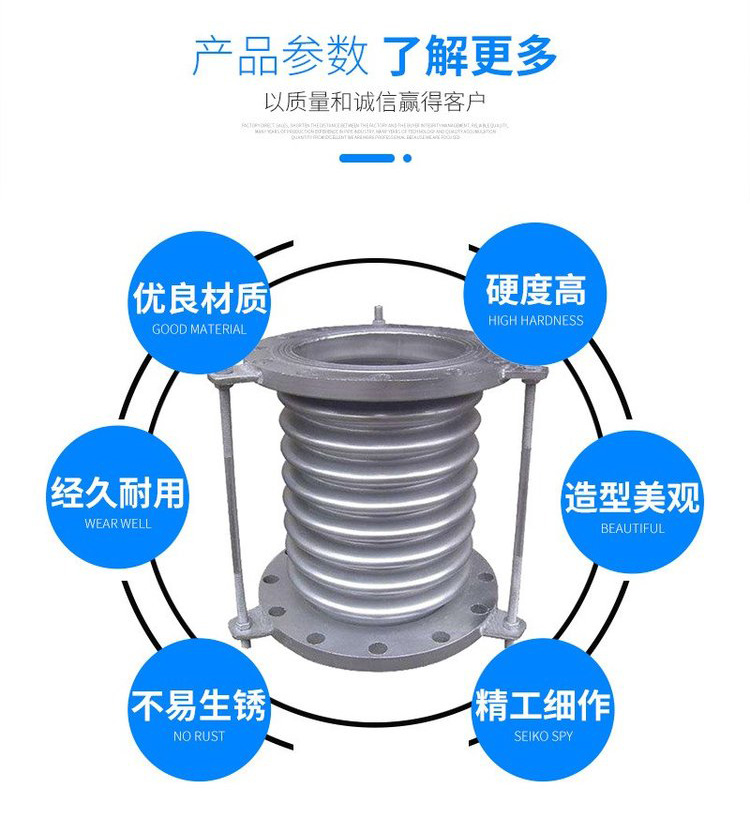

产品结构与性能特点
不锈钢波纹补偿器是由单层或多层薄壁金属波纹管以及配套法兰和拉杆制成的具有轴向波纹的管状补偿设备。工作时，它利用波纹变形吸收管道的热伸长来进行管道的热补偿。
供热管道上使用的波纹管补偿器多用不锈钢制造。波纹补偿器按波纹形状主要分为“U，形和“介，形两种;按补偿方式分为轴向、横向和铰接等形式。
不锈钢波纹管补偿器的作用主要有以下三个方面
1、可以补偿吸收管道轴向、横向、角向热变形。
2、可以吸收设备振动，减少设备振动对管道的影响。
3、还可以吸收地震、地陷对管道的变形量
不锈钢波纹管补偿器特点
1、补偿热膨胀：可以补偿多方向，大大优于只能单式补偿的金属补偿器。
2、补偿安装误差：由于管道连接过程中，系统误差再所难免，纤维补偿器较好的补偿了安装误差。
3、消声减振：纤维织物、保温棉体本身具有吸声、隔震动传递的功能，能有效的减少锅炉、风机等系统的噪声和震动。
4、无反推力：由于主体材料为纤维织物，无力的传递。用纤维补偿器可简化设计，避免使用大的支座，节省大量的材料和劳动力。
5、良好的耐高温、耐腐蚀性：选用的氟塑料、有机硅材料具有较好的耐高温和耐腐蚀性能。
6、密封性能好：有比较完善的生产装配系统，纤维补偿器可保证无泄露。
7、体轻、结构简单、安装维修方便。
| 通径Diameter DN | 波数Number of wave | 压力等级Pressure grade Mpa | 波纹管有效面积Available area of bellows c㎡ | 很大外径尺寸Max size of external diameter mm | 长度Length | |||||
| 0.25 | 0.6 | 1.0 | 1.6 | 2.5 | 法兰Flange JDZ/F(mm) | 接管connection tube JDZ/F(mm) | ||||
| 轴向补偿量Axial compensation mm，f911度N/ram | ||||||||||
| 32 | 8 | 25/21 | 22/26 | 20/26 | 18/63 | 15/98 | 16 | 110 | 160/250 | 264/210 |
| 16 | 50/11 | 46/14 | 41/14 | 36/32 | 31/47 | 220 | 224/291 | 316/320 | ||
| 40 | 8 | 25/28 | 22/44 | 20/44 | 18/89 | 15/106 | 23 | 130 | 164/259 | 269/260 |
| 16 | 50/14 | 46/22 | 41/22 | 36/45 | 31/55 | 240 | 230/304 | 319/400 | ||
| 50 | 8 | 25/30 | 22/51 | 20/70 | 18/70 | 15/138 | 37 | 150 | 172/276 | 282/230 |
| 16 | 50/16 | 46/26 | 41/35 | 36/35 | 31/70 | 260 | 240/342 | 347/450 | ||
| 65 | 8 | 33/28 | 30/35 | 26/44 | 22/55 | 19/68 | 55 | 170 | 315/294 | 300/260 |
| 12 | 42/16 | 38/22 | 38/32 | 34/40 | 29/50 | 280 | 260/334 | 340/470 | ||
| 80 | 8 | 40/20 | 36/26 | 34/33 | 28/41 | 24/54 | 81 | 200 | 240/338 | 344/260 |
| 10 | 53/14 | 49/17 | 49/21 | 43/26 | 38/33 | 230 | 270/368 | 374/300 | ||
| 100 | 8 | 45/47 | 45/60 | 40/75 | 35/93 | 29/117 | 121 | 220 | 235/317 | 323/280 |
| 10 | 76/26 | 74/32 | 64/40 | 57/50 | 49/63 | 260 | 305/381 | 387/320 | ||
| 125 | 6 | 48/38 | 42/47 | 38/59 | 34/74 | 29/92 | 180 | 250 | 282/314 | 316/320 |
| 8 | 85/23 | 77/29 | 66/36 | 58/45 | 50/56 | 290 | 382/386 | 388/360 | ||
| 150 | 6 | 49/42 | 44/50 | 40/62 | 34/78 | 29/97 | 257 | 250 | 282/339 | 338/320 |
| 8 | 79/34 | 71/43 | 64/51 | 54/59 | 46/65 | 290 | 356/399 | 402/360 | ||
| 200 | 6 | 52/49 | 46/55 | 42/68 | 38/78 | 34/111 | 479 | 300 | 280/348 | 348/370 |
| 8 | 73/31 | 65/44 | 59/52 | 53/58 | 48/78 | 340 | 340/402 | 402/420 | ||
| 250 | 6 | 72/30 | 63/34 | 59/42 | 52/45 | 47/55 | 769 | 300 | 315/379 | 415/420 |
| 8 | 108/16 | 97/21 | 87/35 | 79/39 | 71/47 | 360 | 393/459 | 493/460 | ||
| 300 | 6 | 72/51 | 65/55 | 59/59 | 52/65 | 47/71 | 1105 | 340 | 366/427 | 466/488 |
| 8 | 108/32 | 97/35 | 87/37 | 79/41 | 71/45 | 400 | 464/525 | 564/520 | ||
| 350 | 6 | 72/58 | 65/62 | 59/67 | 52/74 | 47/81 | 1307 | 340 | 397/452 | 497/480 |
| 8 | 10/38 | 7/41 | 87/44 | 79/48 | 71/47 | 420 | 509/564 | 609/540 | ||
| 400 | 6 | 72/54 | 65/58 | 59/62 | 52/68 | 47/75 | 1611 | 340 | 412/478 | 512/480 |
| 8 | 108/36 | 97/39 | 87/43 | 79/47 | 71/52 | 420 | 522/588 | 622/560 | ||
| 450 | 6 | 108/32 | 97/35 | 87/37 | 79/41 | 71/45 | 1972 | 340 | 403/498 | 503/500 |
| 8 | 162/20 | 145/22 | 131/23 | 118/25 | 106/28 | 450 | 503/658 | 603/590 | ||
| 500 | 6 | 108/59 | 97/64 | 87/68 | 79/75 | 71/82 | 2445 | 340 | 431/523 | 531/500 |
| 8 | 162/34 | 145/37 | 131/39 | 118/43 | 106/48 | 450 | 531/665 | 631/600 | ||
| 600 | 6 | 108/74 | 97/80 | 87/85 | 79/94 | 71/103 | 3534 | 380 | 478/548 | 578/540 |
| 8 | 162/42 | 145/45 | 131/49 | 118/53 | 106/60 | 658/679 | 758/640 | |||
| 700 | 4 | 108/67 | 97/72 | 87/77 | 79/85 | 71/95 | 4717 | 1110 | 490 | 550 |
| 6 | 162/42 | 145/45 | 131/49 | 118/53 | 106/60 | 690 | 670 | |||
| 800 | 4 | 120/88 | 108/95 | 102/102 | 94/112 | 82/123 | 5822 | 1265 | 502 | 560 |
| 6 | 183/67 | 164/72 | 156/77 | 144/85 | 125/93 | 610 | 600 | |||
| 900 | 4 | 120/84 | 108/90 | 102/97 | 94/107 | 82/117 | 7620 | 1186 | 620 | |
| 6 | 183/60 | 164/65 | 156/69 | 144/76 | 125/84 | 720 | ||||
| 1000 | 4 | 120/91 | 108/98 | 102/105 | 94/166 | 9043 | 1286 | 690 | ||
| 6 | 183/59 | 164/65 | 156/71 | 144/81 | 790 | |||||
